图像切片 (UDIM)

---

图像切片 节点允许您在 OctaneRender 中定义类似 UDIM 的偏移。也称为 U 维度，UDIM 的主要原因是图像纹理分辨率，您可以在相同的整体 UV 和纹理集中拥有具有对象特定部分（如眼睛或引擎）特写的特定网格。通过在网格中创建多个 UDIM 切片，您可以专门为所需用途定制图像贴图。图像切片节点将 UDIM 作为顺序编号的图像序列引用，这使得在 Nuke 或 After Effects 等应用程序中使用所述贴图变得非常简单，因为这些贴图在这些应用程序中被视为典型的渲染帧。

Cinema 4D 目前不直接支持 UDIM，因此图像切片节点提供了解决此限制的好方法。遵循一些简单规则会有所帮助：

• 图像切片网格按 U 和 V 方向排列，就像 UDIM 一样。

• UDIM 在 U 轴上限制为 10 个网格，尽管图像切片没有该限制。

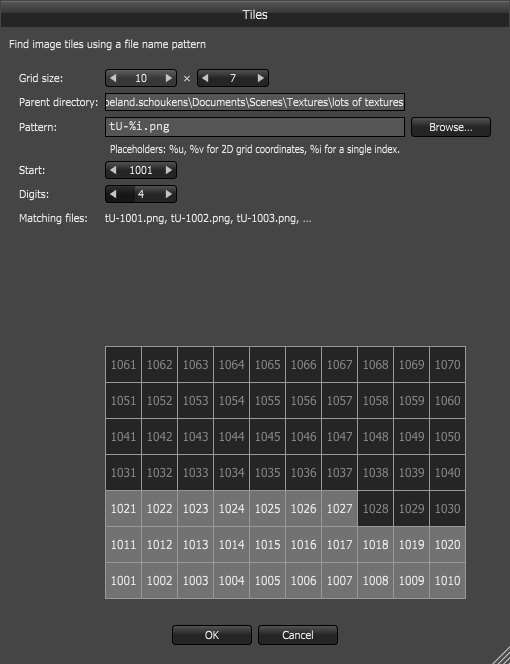

• 必须遵守命名约定。下面的图示显示了网格如何按数字排列：

要使用图像切片节点，请转到 Octane 节点编辑器（实时查看器 > 材质 > 节点编辑器） 并从左侧菜单栏的纹理项中选择 图像切片。然后执行以下操作：

• 从图像切片节点的文件对话框中选择 UDIM 图像系列的第一张图像。

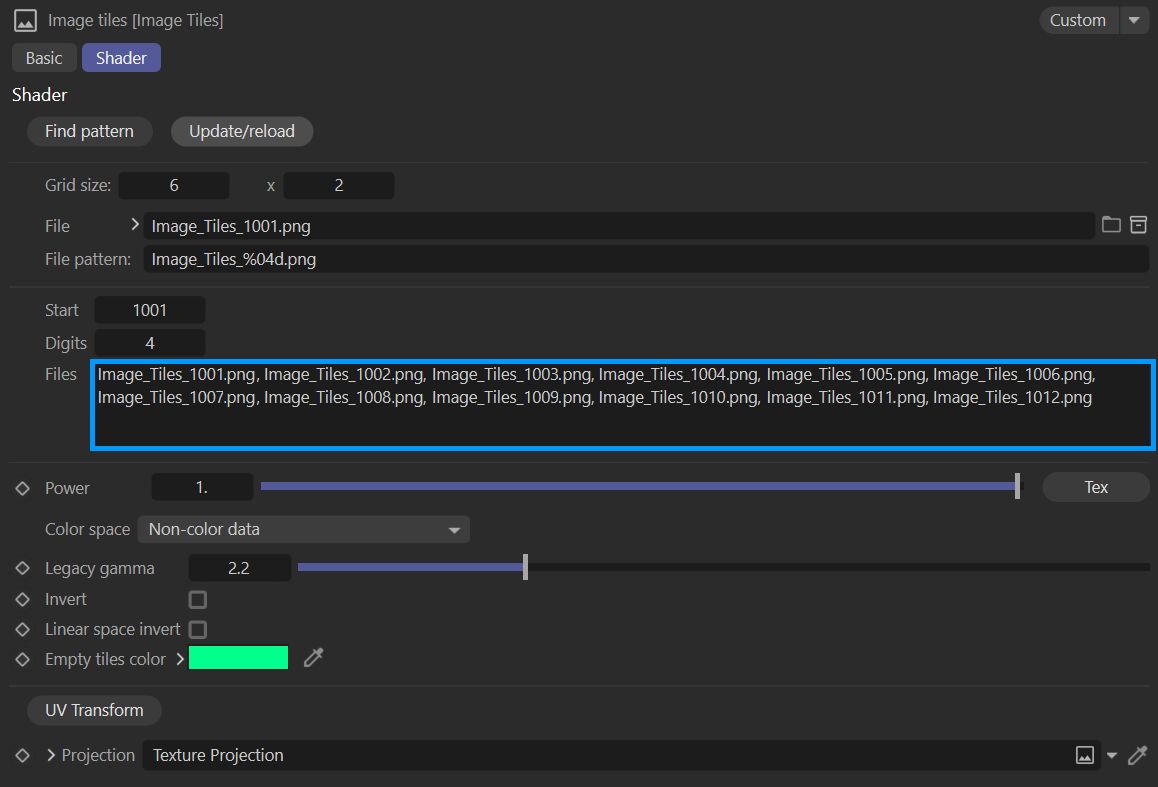

• 调整 '网格大小' 的宽度和高度 — UDIM 规范设计为在 U 轴上最多 10 个 UV 网格；其他网格向上移动。V 网格没有限制。因此，如果您有超过 10 个 UDIM 网格或图像切片，请确保您的图像命名适当（见下文）。

• 按 '设置图像切片' 按钮。这将检查图像并为您提供查找其余图像的正确模式（语法）。如果需要，它可以修改 '起始' 和 '数字' 参数。

• 检查 '文件' 文本列表中的结果文件名，并在对象中查看纹理。

重要 设置图像切片按钮仅适用于正确命名的 UDIM 图像。它将始终将起始值设置为 1001。 确保在使用后手动将起始值设置为您所需的开始 UDIM 值。

可以使用两种不同的命名语法：

1- name_%u_%v.ext （U 是行，V 是列号 — 它们可以从 1 开始。）

或

2- name_%i.ext（i 是图像的索引，应该从 1001 开始。） 请注意，文件命名取决于行大小，不限制每行 10 个 UDIM 图像。

基本图像切片示例

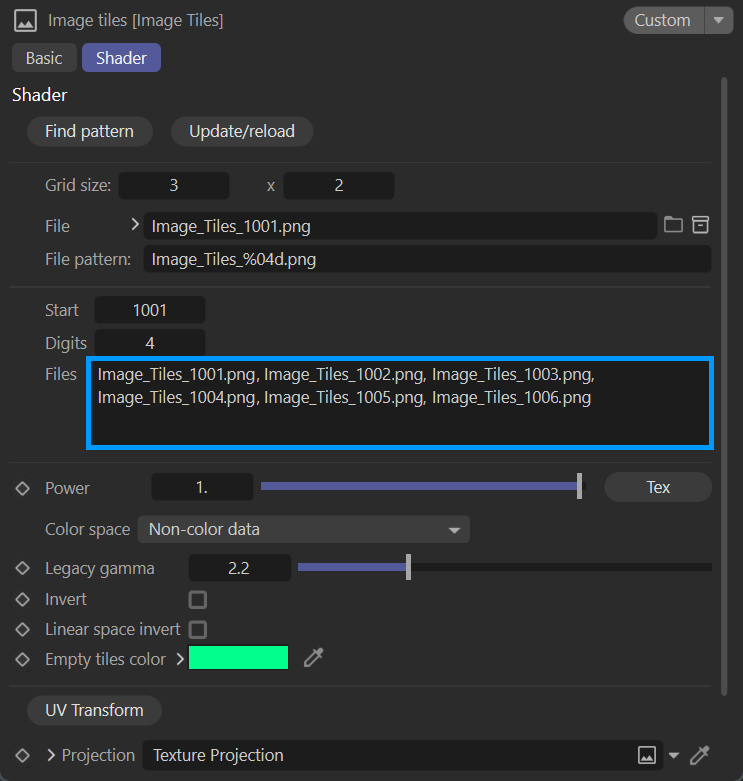

网格布局中的实际 UV 可以以几种不同的方式放置，只要它们按顺序引用。在下面的示例中，上部矩形 UV 排列为 6x1 网格。下部矩形 UV 排列为 3x2 网格。最终结果是相同的。在每个矩形中，彩色部分表示缺少的 UDIM 图像。只提供了五张图像，留下第六个位置为空。颜色由空切片颜色确定。

image tiles layout example

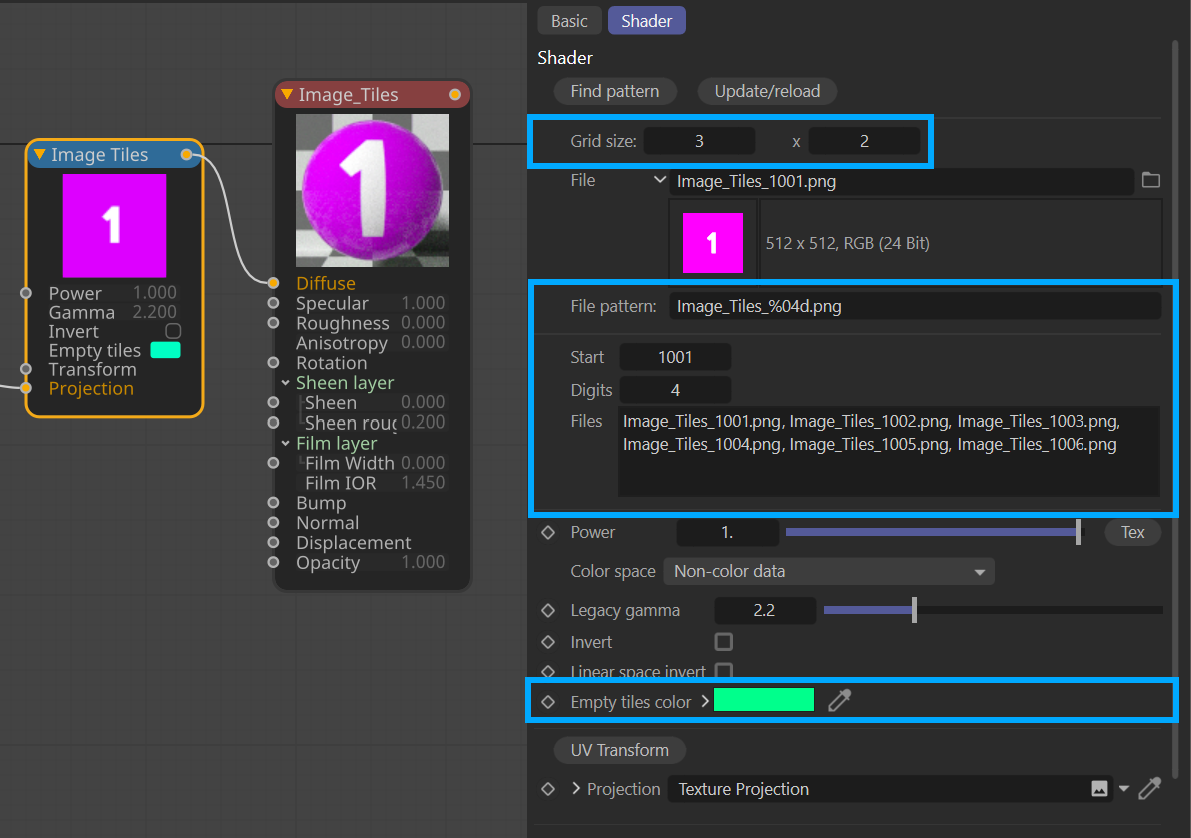

下面的图像说明了在 OctaneRender® 节点编辑器中看到的图像切片节点。您可以设置网格大小（上面的图像使用了这些特定设置）以及设置空切片颜色。图像切片节点要使用的文件显示在文件列表中。如果起始 UDIM 编号不是 1001，文件列表中的文件可能不符合，但图像切片将从指定的起始 UDIM 正确渲染。

image tiles node
