Vectron
Vectron™（矢量-多边形）是 OctaneRender®
的过程式超级基元，提供无限的过程式生成的场景、体积和几何体，无需使用网格或体积。Vectron 对象具有零内存占用，与在 CPU 上生成的网格或体积相比，提供更高的效率。这使得 Vectron 能够在 GPU
上提供过程式生成的无三角形几何场景，而无需使用显存。Vectron 与 OctaneRender 内置的 OSL（开放着色语言）支持和 OSL 纹理着色器配合使用。
OctaneRender for Cinema 4D 插件中对 Vectron 的支持是有限的，在以下部分中进行说明。要访问完整的 Vectron 功能集，请使用 Octane Standalone。
#### 创建 Vectron 对象
Vectron 对象中提供了许多预设，可从 Live Viewer > 对象 > Vectron 访问。Vectron 对象由 OSL
脚本生成。您可以在脚本组的编辑字段中查看和编辑给定脚本，或者可以选择加载外部脚本（在这种情况下，Vectron 对象的代码将不可见）。直接访问脚本允许根据需要修改。

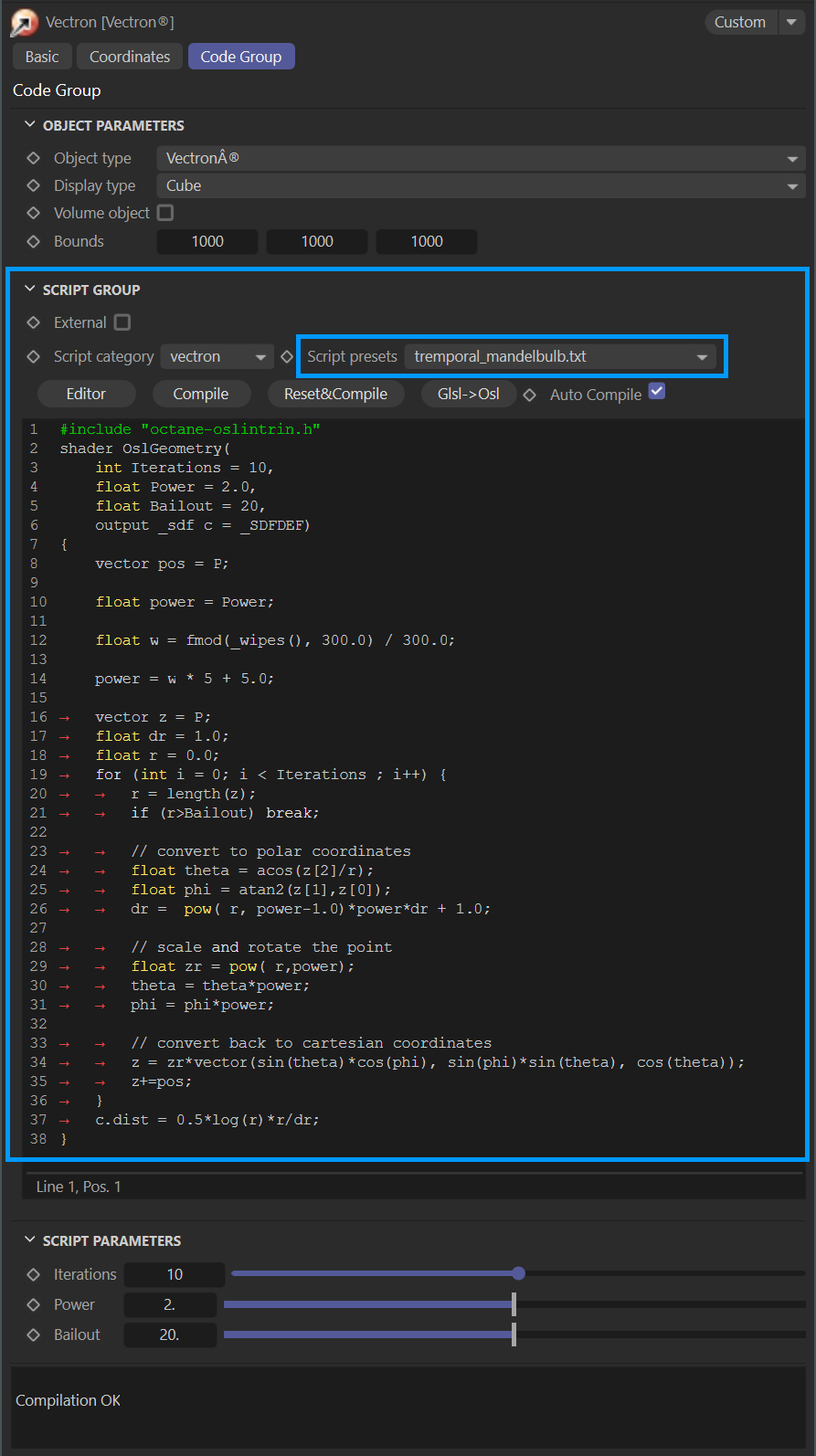

在 Cinema 4D 对象管理器中选择 Vectron 对象，然后在属性管理器中选择代码组选项卡：
Vectron 对象
Vectron 方程的实际绘制只会在 Live Viewer 中或渲染时发生，因为 Vectron 对象中没有多边形可在 Cinema 4D
视口中绘制。相反，会绘制一个边界框（其大小可从代码选项卡中的对象参数组控制），以及边界中心的一个（通常很小的）球体。定义为超出边界的任何 Vectron 对象部分将被裁剪且不会绘制。
大多数 Vectron 脚本生成很快 — Live Viewer 非常适合使用 Vectron 脚本，因为反馈实际上是即时的。如果脚本未立即在 Live Viewer
中显示，请调整脚本参数组中的值。脚本参数组中的滑块可能会很挑剔，因为边界太大。在这种情况下，通过将脚本中的 float slidermax 值编辑为
10 来限制滑块的范围，然后根据需要调整。
关于从 Octane Standalone 直接加载的脚本的说明： 为 Standalone 编写的脚本单位是米。粘贴到 OctaneRender for Cinema 4D 版本的 Vectron 时，您可能需要将任何缩放值显著调整 100 倍。布尔运算等功能在插件中不可用，并且不会出现在加载到 OctaneRender for Cinema 4D 插件的 Vectron 脚本中。如果可能，最好使用预设菜单中的脚本，因为这些脚本已经转换为用于 OctaneRender for Cinema 4D 插件。
新的 Vectron 对象有一个包含以下代码行的 OSL 脚本：
此脚本创建一个简单的球体。进行一点额外的编码，如下图中所示，您将得到以下结果：
您可以下载上图中 Vectron 节点的示例以在此处查看其运行情况：VectronSphere.orbx
您也可以在此处下载 Vectron 示例集合：Fun_With_Vectron (4).orbx
#### 使用 Vectron 进行布尔运算
Vectron 可以对 Vectron SDF 基元执行布尔运算。要访问 Vectron 布尔运算，请转到 Live Viewer > 对象 > Vectron
运算符，然后从菜单列表中选择所需的运算。这将在 Cinema 4D 对象管理器中添加一个 VectronOp 对象。
vectron 运算符
Vectron 布尔运算符菜单
接下来，加载两个 SDF 基元作为操作数，并将其父级设置为 VectronOp 节点。

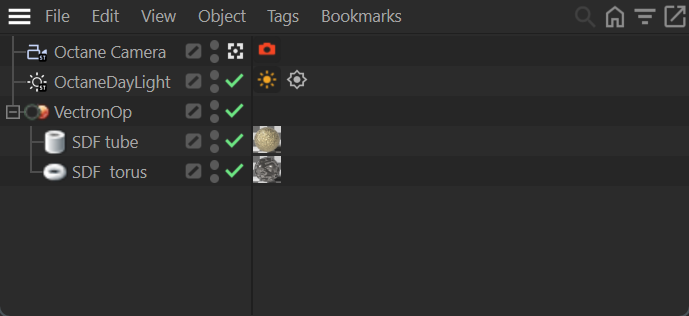

对象管理器中的 vectron op
对象管理器中的 VectronOp 和 SDF 基元操作数
要查看 VectronOp 的结果，您需要使用 Live Viewer 或使用 Octane 渲染场景，因为这是一个仅渲染时效果。线框绘制在 Cinema 4D 3D 视图中执行，但这只是一个近似值。
注意 Vectron® 布尔运算仅限于两个操作数 — Cinema 4D 对象管理器将允许无限数量的子对象附加到 VectronOp 对象，但 Vectron 不会处理超过两个操作数。
<h5>VectronOp</h5>
VectronOp 对象包含以下选项来管理生成的布尔运算：
VectronOp
- （运算）类型 — 此菜单包含 Vectron 支持的以下布尔运算列表：
- 并集 — 将两个操作数合并为一个对象
- 相减 — 从第一个操作数中减去第二个操作数
- 相交 — 只保留两个操作数彼此共享的部分
- 偏移 — 将第一个操作数的所有面扩展或收缩到边界指定的范围（在这种情况下，第二个操作数被忽略）。
- 内嵌 — 创建第一个操作数的内嵌，由第二个操作数显示。两个操作数之间的混合由半径属性控制。使用此运算可以创建许多不寻常的形状。
- 墨水 — 将在两个操作数相交的位置创建形状，但保留第一个操作数在原位。
- 裁剪 — 此运算将移除裁剪平面后面的操作数的任何部分。
- 半径 — 布尔运算将只考虑指定半径内的项目，并且可以在两个形状和材质之间混合，值大于 0。
- 边界 — 布尔运算领域的总体边界。这些边界之外的任何内容都不会被绘制或生成。
- 传输材质 — 此切换启用操作数之间的材质传输（将材质从第二个操作数传输到布尔运算产生的公共部分）。
使用 半径 在两个操作数之间混合 半径 0 CM 半径 55 CM
重要 如果渲染结果中操作数的部分缺失，请增加边界的大小 — 超出指定边界的对象或对象部分会被布尔运算裁剪。
<h5>Vectron 操作数</h5>
任何父级设置为 VectronOp 的 Vectron SDF 对象都成为操作数。最多支持两个操作数（如果存在更多操作数，结果可能不可预测）。从 对象类型
菜单中选择操作数的形状。根据对象菜单中选择的对象类型，将出现不同的选项。第一组选项确定操作数的体积和大小（某些对象具有圆角基座和/或圆角选项，这将按指定的量使操作数球化）。填充选项确定操作数是实心的（1.0），还是具有厚度的空心。布尔运算将根据对象及其参数产生不同的结果。
运算符 部分指回 VectronOp，半径参数与 VectronOp 半径参数相同。请注意，此设置可能会干扰 VectronOp
类型，应保留为默认设置以确保可预测的操作。此项目可能在未来的迭代中被移除。

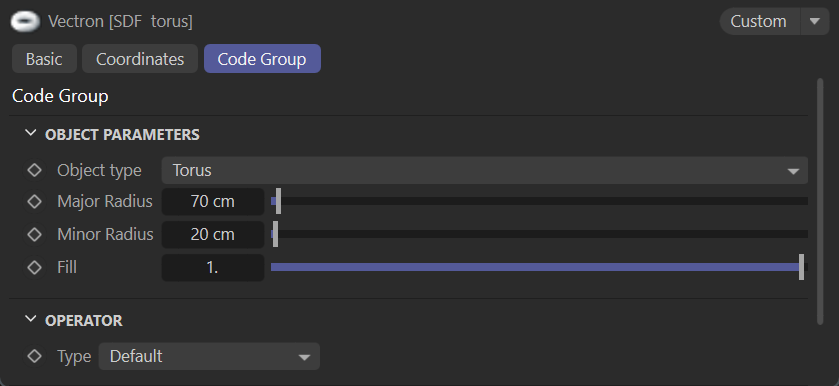

vectron 操作数
Vectron 操作数
#### Vectron 布尔运算
一些可用的 Vectron 布尔运算
上面是从 Menger 立方体中减去 SDF 球体的示例。
来自 shadertoy.com 的示例被输入到 OSL vectron 几何节点中。此示例是从 Octane Standalone 脚本复制并粘贴到 Cinema 4D 中的 Vectron
对象。
#### Vectron 脚本
Vectron 对象包含几个预设脚本：
- fractal1.txt
- glsl_type.h
- mandelbulb.txt
- mandelbulb2.osl
- mandelbub_clay_test
- menger_sponge_boolean_extract.txt
- metaball1.txt
- primitives.txt
- QuaternionJulia.osl
- sdf_to_vectron_surface_displacement.txt
- sphere.osl

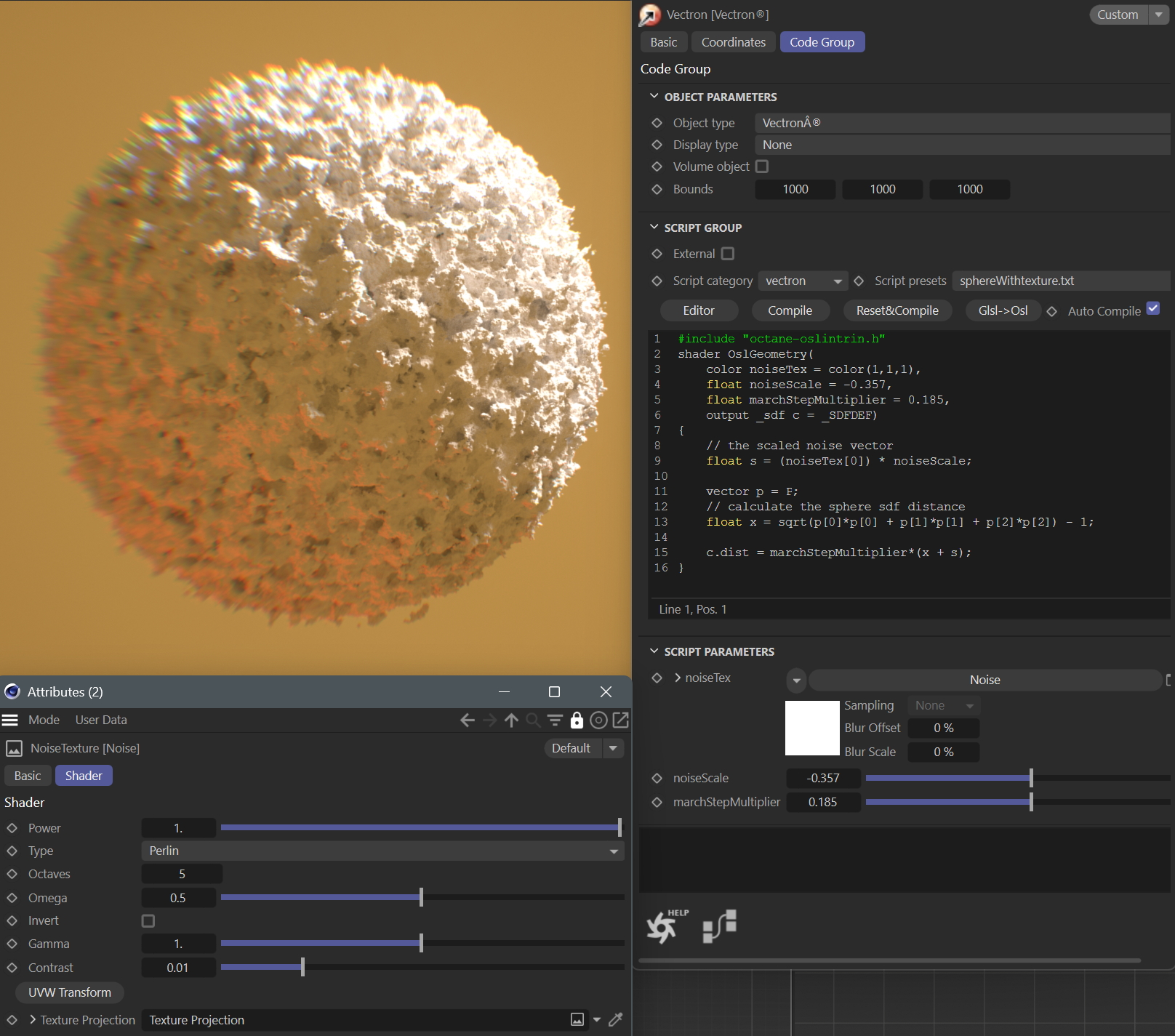

- sphereWithtexture.txt — 此脚本使用噪声纹理输入。请确保添加投影节点并将投影设置为 UVW 到
XYZ
- sponge.txt
- temporal_mandelbuld.txt —
为了查看此脚本的结果，请调整位于对象参数组中的边界值。需要较大的值。
- Vectron Procedural Waves (slow).txt — 生成带有波浪纹理的平面。
- vectron_fur_fast.txt
- vectron_fur_with_motion_blur.txt
