渲染层

---

渲染层（Render Layers）用于将具有指定层 ID 的对象隔离为一个单独的主渲染结果（该层 ID 由分配给对象的 Octane
对象标签 中的 Layer ID 决定）。渲染层的效果由 模式（Mode）
菜单决定，该菜单位于 渲染设置 > Octane 渲染器 > Render AOV 组 选项卡中的 Render
Layer 折叠栏内，具体说明见 此处。渲染层通过
启用（Enable） 开关激活；当启用时，主渲染（Beauty）的输出将由渲染层 ID 决定——场景中的其他所有组件都会从主渲染中被排除。最终输出结果还会受到
Octane 渲染核心设置 中的 Alpha 输出选项，以及 渲染设置 > 保存 选项卡中 Alpha
设置的影响。

渲染层 AOV 会进一步将渲染层拆分为三种 AOV 组件类型：阴影、反射以及黑色阴影。这些内容同样由分配给对象的
Octane 对象标签 中的层 ID 设置决定。渲染层已经被整合进渲染 AOV 系统中，可通过 渲染设置 > Octane 渲染器 >
Render AOV 组 选项卡访问，点击 添加渲染 AOV 按钮并选择 Render
Layer，然后在 层阴影、层反射 或
黑色层阴影 中进行选择。产生贡献的对象必须带有 Octane 对象标签（相关内容见 此处），且其层 ID 必须大于 1，否则在启用渲染层时结果将不可见。

创建完成后，渲染层 AOV 会显示在 Render AOV 折叠栏中的 AOV 列表内，如下图所示。在此可以启用或禁用单个
AOV、对其重命名，或将其重新指定为其他 AOV 类型。渲染层还会以层节点的形式连接到 Octane 渲染器节点的 Render AOV 输入端口上，这些内容可在 AOV 节点编辑器中看到，相关说明见 此处。

#### 渲染层输出

当启用渲染层时，活动渲染层（由层 ID 决定）的输出将显示在主渲染中。也可以创建渲染层 AOV。

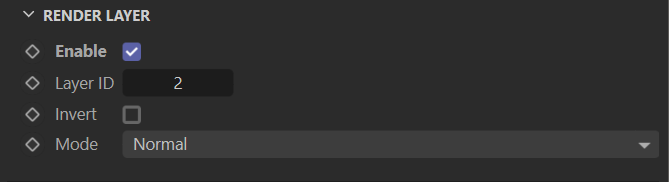

Render Layer 折叠栏中包含用于控制渲染层输出的附加选项，说明如下：

#### 渲染层类型

渲染层共有三种不同的输出类型，每种都适用于特定用途：

    - 层阴影 — 输出层 ID 大于 1 的对象所产生的阴影。

    - 层反射 — 输出层 ID 大于 1 的对象在其他对象上的反射效果。

    - 黑色层阴影 — 输出层 ID 大于 1 的对象所产生的黑色阴影。此选项要求启用 Alpha 通道，否则结果将不可见。

注意： OctaneRender® 将阴影区分为两种类型：黑色阴影和彩色阴影。黑色阴影由不透明材质或未启用“伪阴影（Fake Shadow）”选项的镜面反射材质产生。彩色阴影则由启用了伪阴影选项的 镜面反射 材质产生。

#### 启用

用于全局启用或禁用渲染层。如果启用开关处于关闭状态，则不会生成任何渲染层。注意：当该选项启用时，主渲染将不会以常规方式处理，因为渲染层输出将被优先处理。

#### <a name="Layer"></a>层 ID

层 ID 用于指定当前输出的渲染层。以如下图所示的场景为例，如果需要将场景中的对象放置在不同的渲染层中，请先为对象分配 Octane 对象标签，然后在标签设置中的
对象层 选项卡中为所选对象设置层 ID。例如，将 Octane Logo 设置为 2，将地面设置为 3。

有用信息 - 不要使用层 ID 1，请始终从 2 开始 层 ID 1 是 Octane 内部保留的特殊层 - 要使渲染层生效，请前往渲染核心设置并启用 Alpha 通道

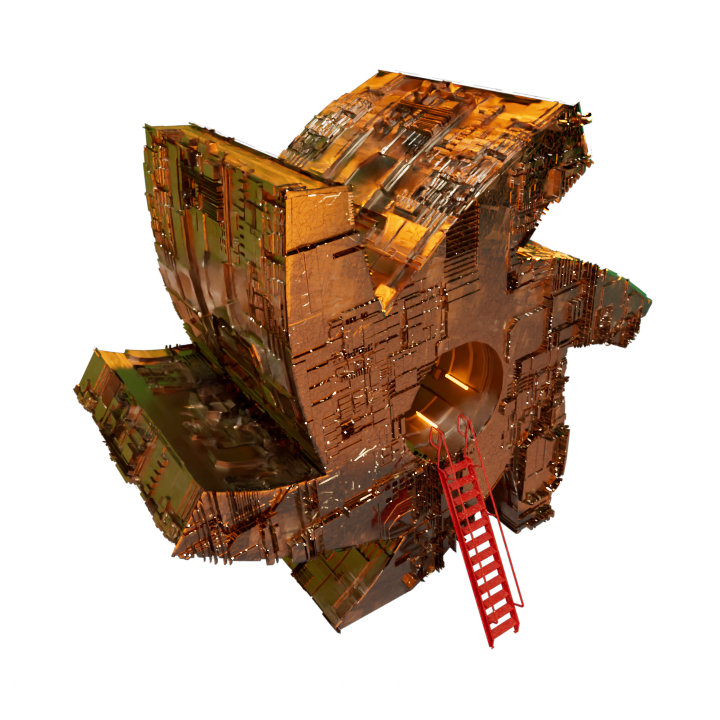

#### 渲染层输出示例

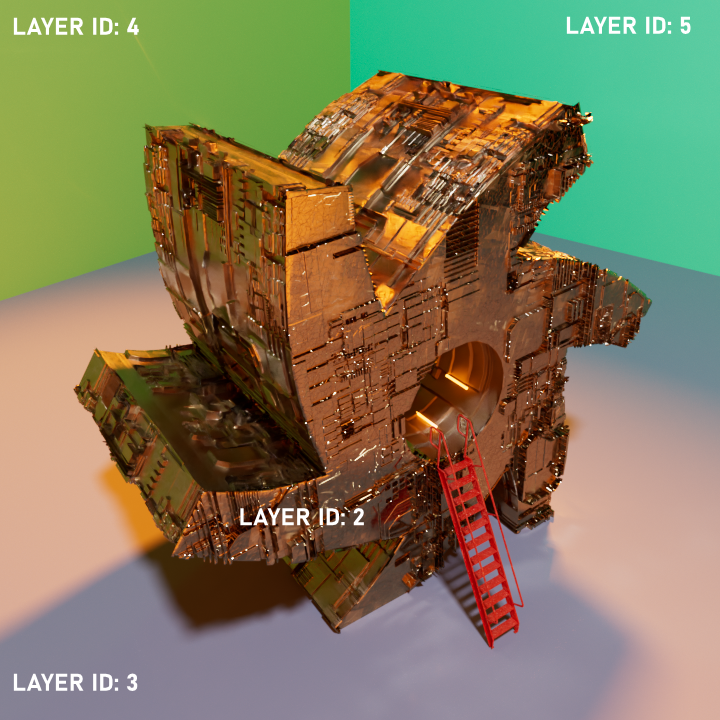

下图显示了该场景中所有对象的层 ID 分配情况，本节后续示例均基于该设置。

在 渲染设置 > Octane 渲染器 > Render AOV 组 选项卡中的 Render
Layers 折叠栏内，启用渲染层并在层 ID 输入框中输入相应的数值。结果将显示在 Live Viewer 中。每一个需要输出的层 ID 都需要单独进行一次渲染。

#### 反转

主 Beauty 通道默认只会渲染活动层，其余内容将被裁切。启用反转选项可以反转这一行为。

#### 模式

用于确定渲染层所使用的可见性模式。

普通 — Beauty
通道仅包含活动层，而渲染层通道（阴影、反射等）会记录活动渲染层对未被活动层遮挡的像素所产生的副作用。对于被非活动层对象遮挡的像素，即使活动层对象位于其后，Beauty 通道也将保持透明。

隐藏非活动层 — 所有不在活动层上的几何体都会变为不可见，且渲染层通道中不会记录任何副作用，即渲染层通道为空。

仅副作用 — 与“普通”类似，但活动层对象对相机不可见，因此 Beauty
通道为空；渲染层通道（阴影、反射等）仍会记录活动层的副作用，适合在不遮挡画面的情况下捕获所有副作用。

对相机隐藏 — 活动层中的所有几何体都会对相机隐藏，但这些几何体的效果（如阴影）仍然存在。

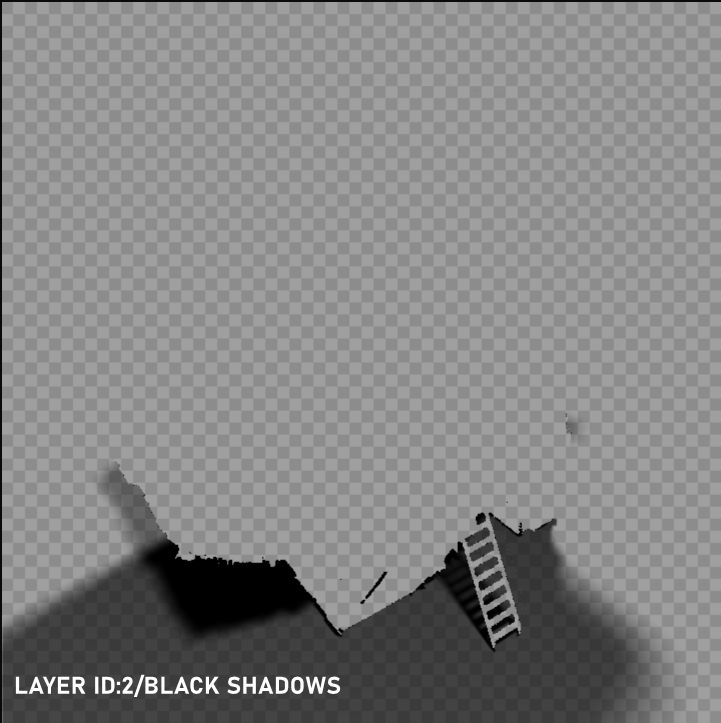

#### 黑色阴影

渲染层功能的核心价值体现在阴影与反射通道中，即捕获渲染层的“副作用”。这些通道允许用户将带有阴影和反射的渲染层合成到任意背景中。Octane Render
将阴影分为两种类型：“黑色阴影”和“彩色阴影”。黑色阴影由不透明材质或未启用伪阴影选项的镜面反射材质产生，它们正是遮罩材质所捕获的内容，可使用常规 Alpha 混合方式进行合成。

#### 彩色阴影

用于捕获活动层对象在其他几何体上投射的彩色阴影。只有启用了伪阴影选项的镜面反射材质才能产生彩色阴影。该通道不包含 Alpha 通道，应使用“正片叠底（Multiply）”混合模式进行合成。

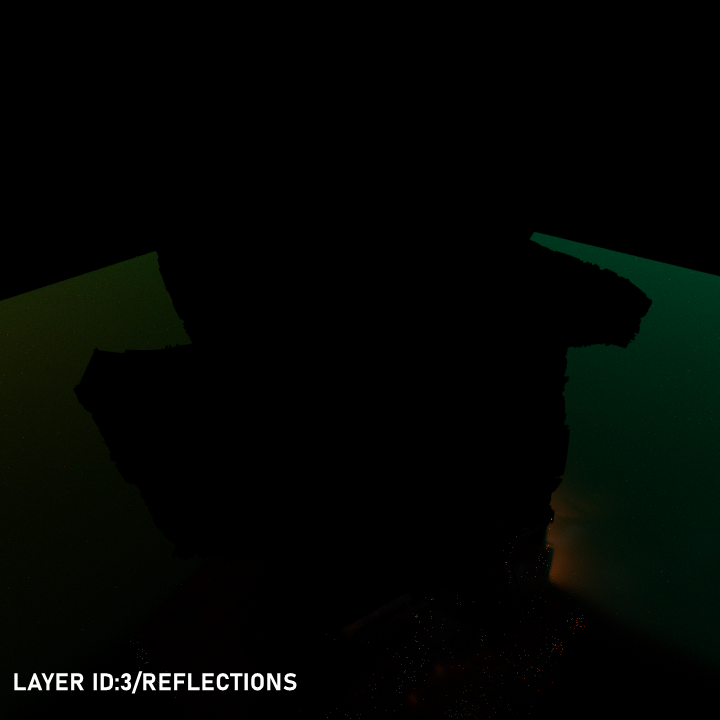

#### 反射

用于捕获活动层对象在非活动层对象表面上产生的反射光。该通道遵循材质属性，因此反射效果的外观会高度依赖所使用的材质。
