VDB 加载器

---

VDB 文件（Volume
DataBase）是用于表示火焰、烟雾、尘埃等效果的体积数据格式，通常由 Houdini、Embergen 等模拟软件，以及
Cinema 4D 插件（如 Turbulence FD 和 X-Particles）生成。预计算的 VDB
资产可以从多种在线资源购买，用于云层和其他大气效果，并按需放置到场景中。OctaneRender® 能够快速且真实地渲染 VDB 文件。

VDB 文件包含渲染引擎用于着色的基础信息。你可能已经见过诸如 “Flames”“Temperature”“Density” 等术语。这些记录被嵌入在 VDB 文件中，被称为
“网格（grids）”，用于提供与这些模拟相关的特定信息。VDB 文件的着色需要使用体积介质（Volumetric Medium），相关说明请参见 此处。

重要 Octane 仅支持 英文字符 的 VDB 文件名和目录名。如果使用非英文字符，这些网格将被忽略。

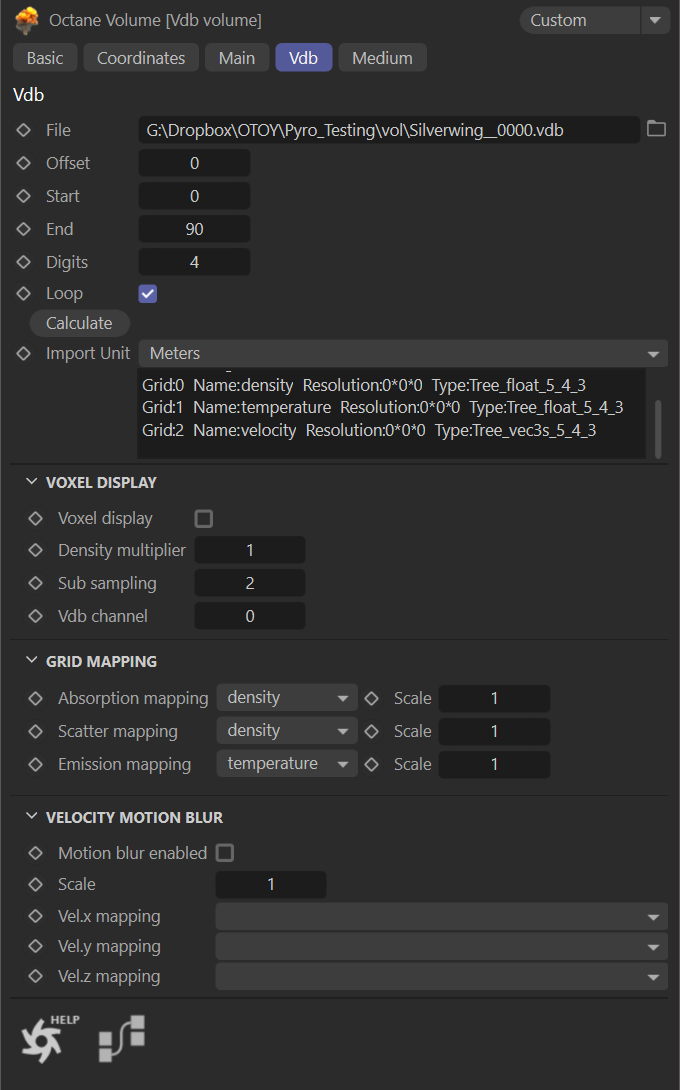

octane 体积 — vdb 选项卡

#### 文件

点击省略号按钮以打开文件加载对话框，并从文件列表中选择要加载的 VDB 文件。在面板右下角有一个信息窗口，用于显示已加载 VDB 的统计信息。在上图中，信息窗口显示的是下方示例所使用的 VDB 文件数据（该文件可从
OpenVDB.org 获取）。在 “网格映射（Grid Mapping）” 下拉菜单中，可为 Density、Temperature 和 Velocity 通道选择对应的网格。

#### 体素显示

“体素显示（Voxel Display）” 用于在 Cinema 4D 标准视口中启用或禁用体素数据的显示。较重的 VDB 显示设置会明显影响场景的响应速度。“密度倍增器（Density Multiplier）”
可用于在视口中增加或减少体素的密度。默认值 1 适用于大多数场景。

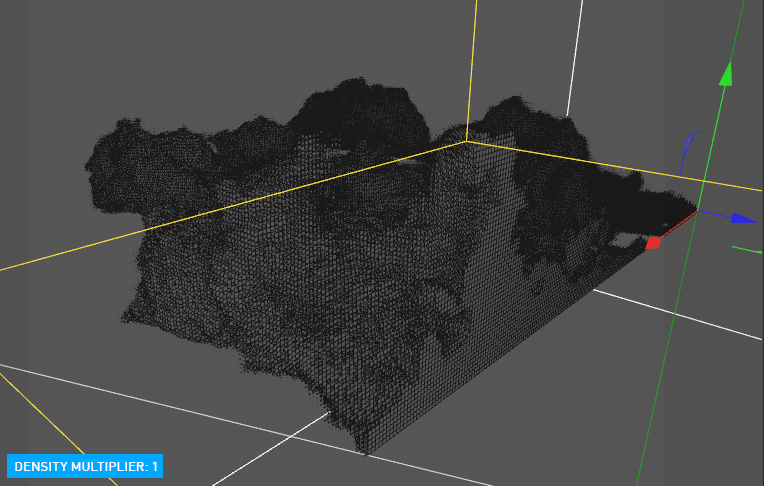

体积数据 — 密度倍增器

#### <a name="Animated_VDB_Settings"></a>动画 VDB 设置

要加载动画 VDB 序列，请从序列中选择一个文件，然后点击 “Calculate” 按钮。VDB 动画的起始帧和结束帧将自动显示在 “Start” 和 “End” 字段中（如果未显示，可手动输入）。如果 VDB
信息未正确显示，可能需要在 “Digits” 字段中输入帧号位数。“Loop” 选项可循环播放 VDB 序列；否则，VDB 在到达最后一帧时停止。

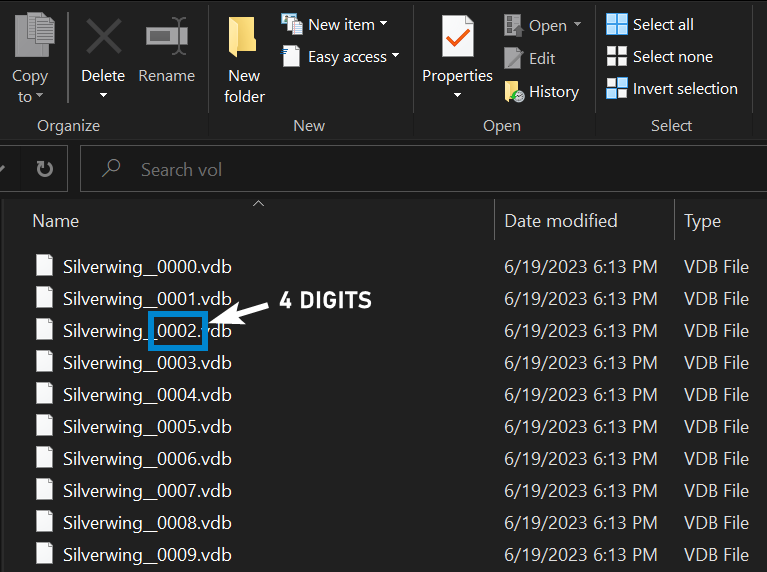

体积数据 — VDB 位数

#### 网格映射设置

所有 VDB 文件都包含描述体积属性的信息通道。可用的通道取决于生成该 VDB 数据集的产品或模拟工具。下列列表较为全面，但所选文件中可能不包含其中的所有通道：

    - 温度

    - 密度

    - 燃料

    - 燃烧

    - 速度

    - 碰撞

    - 颜色

    - UVW

    - 烟雾

    - 热量

    - 火焰

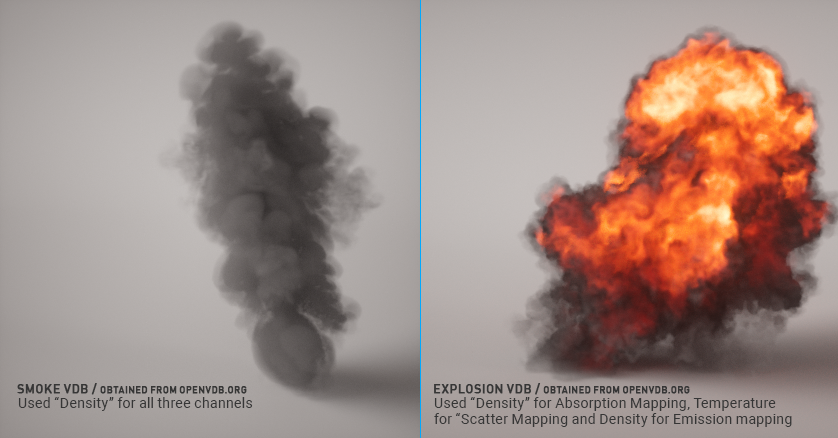

通道名称旁的 Scale 字段可用于放大或减小 VDB 文件中存储的通道能量值。例如，在下图中，对爆炸 VDB（右侧）输入了吸收/密度比例值 20，使黑烟效果在整个体素网格中更加扩散且更加明显。

#### 速度运动模糊

要使 VDB 对象正确产生运动模糊，需要三张速度贴图（分别对应 X、Y、Z 轴）。这些设置可在生成 VDB 文件的模拟软件中选择性导出。请确保在创建模拟时启用了速度贴图。当这些贴图被正确导入到 Octane VDB
对象的对应插槽后，还需要启用 “Motion Blur” 开关。你也可以整体缩放速度贴图，以增强或减弱运动模糊效果。
